TV9900Y

Name: TV9900Y
SKU: TV9900

Размери: Дължина: 5000мм · Височина: 228,2мм · Широчина: 81,7мм
Здравина: 8.8 – до 3 kN · 10.10 – до 4 kN
Дебелина на стъклото: 8.8.2 / 8.8.4 · 10.10.2 / 10.10.4 · 12.12.2 / 12.12.4
Максимална височина: 8.8 – до 1200 мм · 10.10 – до 1300 мм

Цена: при запитване

Поискайте оферта Изтегляне на продуктов каталог

или се обадете: +359 877 388 184

Детайлна информация

Описание

TV9900Y – е нашата регулируема система, базирана на серия 9900. Тази система от стъклени парапети предлага удължен страничен монтаж. Неговият Y-образен профил позволява монтаж върху бетонния ръб на нивото на пода.

Прецизното подравняване на стъклото се извършва сигурно от вътрешната страна на балкона само с шестостен ключ M5. Системата е проектирана да улесни много процеса на инсталиране. Якостта е до 4kN при използване на стандартно закалено ламинирано стъкло.

Спецификации

Дължина	5000мм
Височина	228,2мм
Широчина	81,7мм
Здравина	8.8 – до 3 kN · 10.10 – до 4 kN
Дебелина на стъклото	8.8.2 / 8.8.4 · 10.10.2 / 10.10.4 · 12.12.2 / 12.12.4
Максимална височина	8.8 – до 1200 мм · 10.10 – до 1300 мм

Компоненти

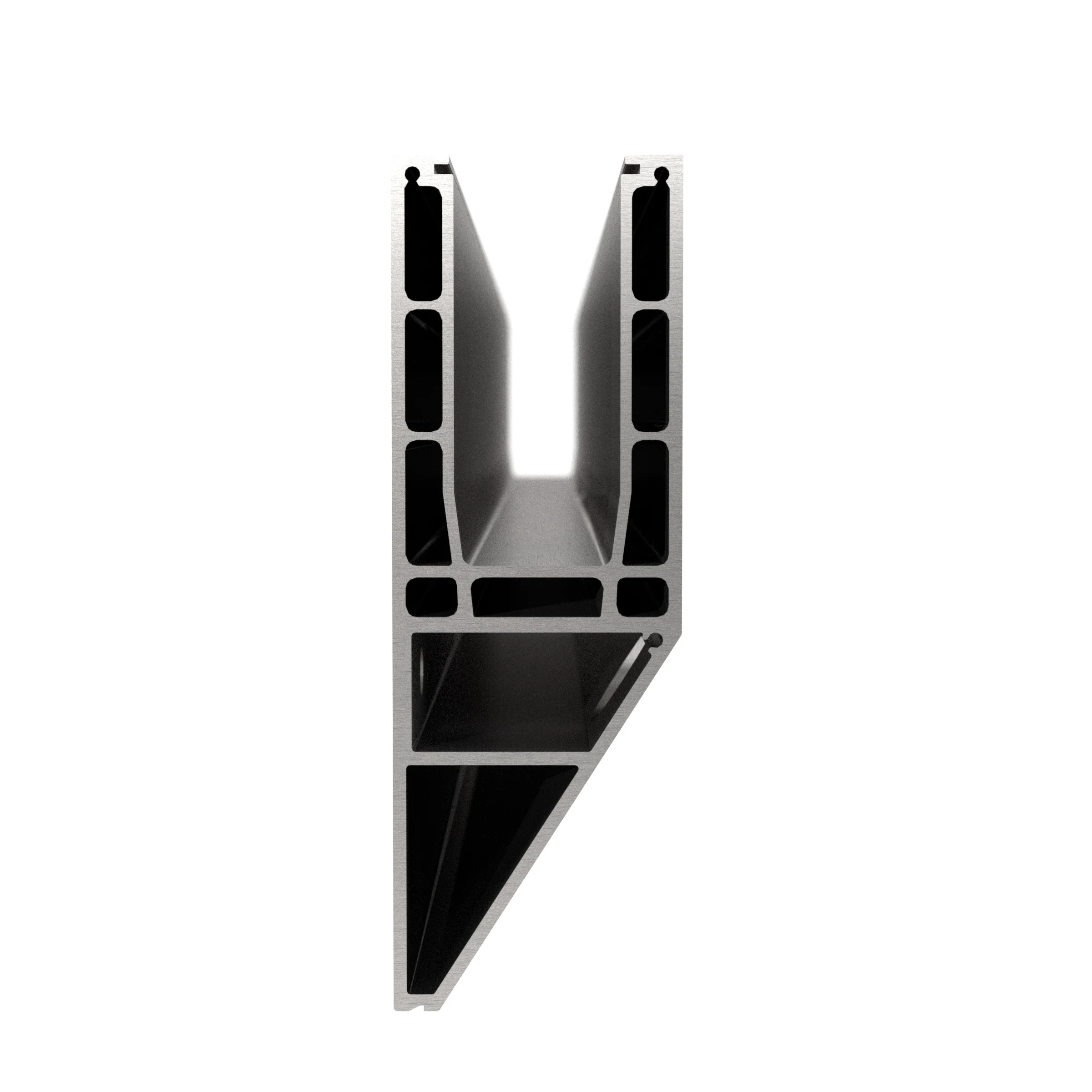

Алуминиев профил

Серия с най-високо качество · от Алуминий · EN AW 6060

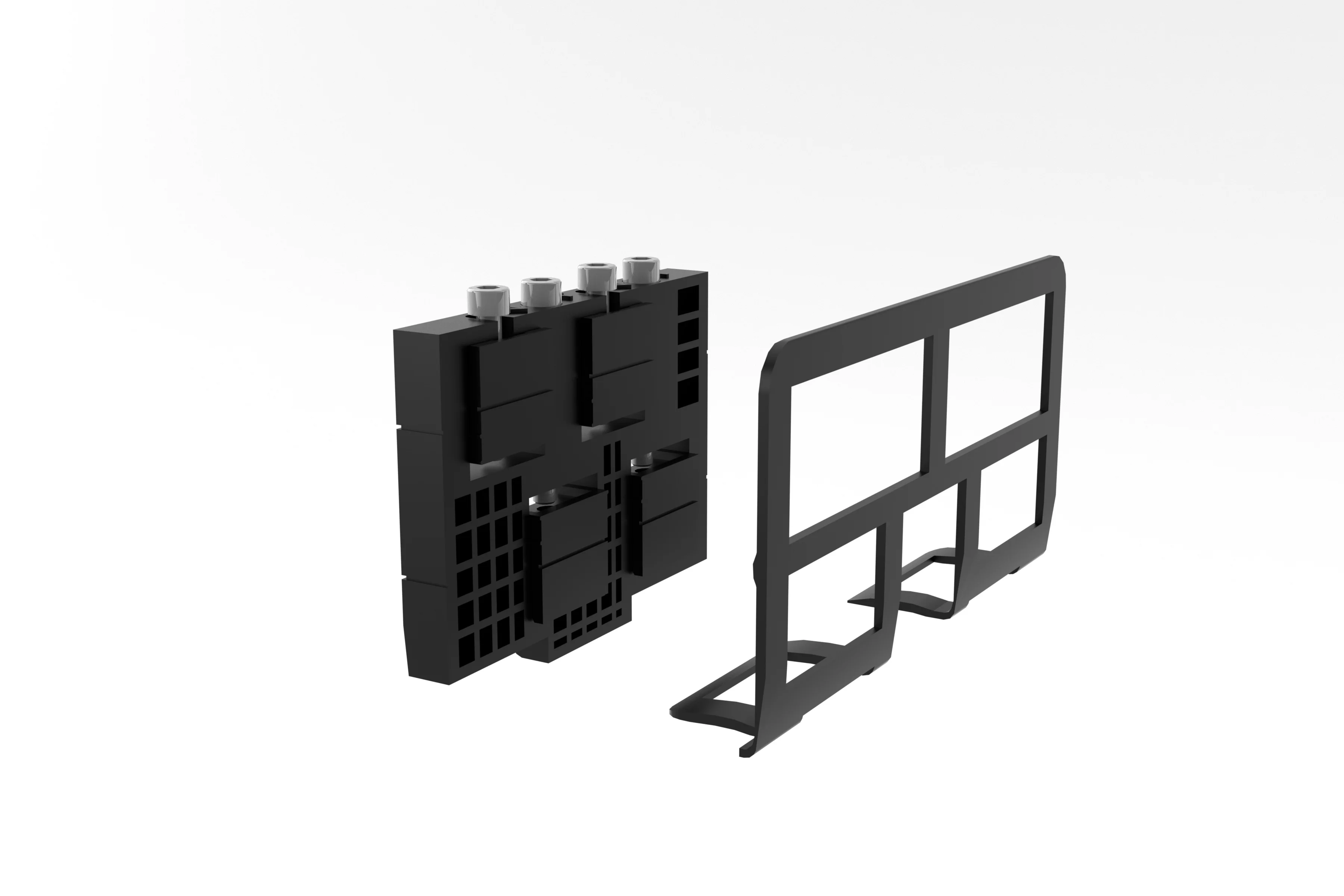

Касетка

K8900-16 (16мм) · K8900-20 (20мм)

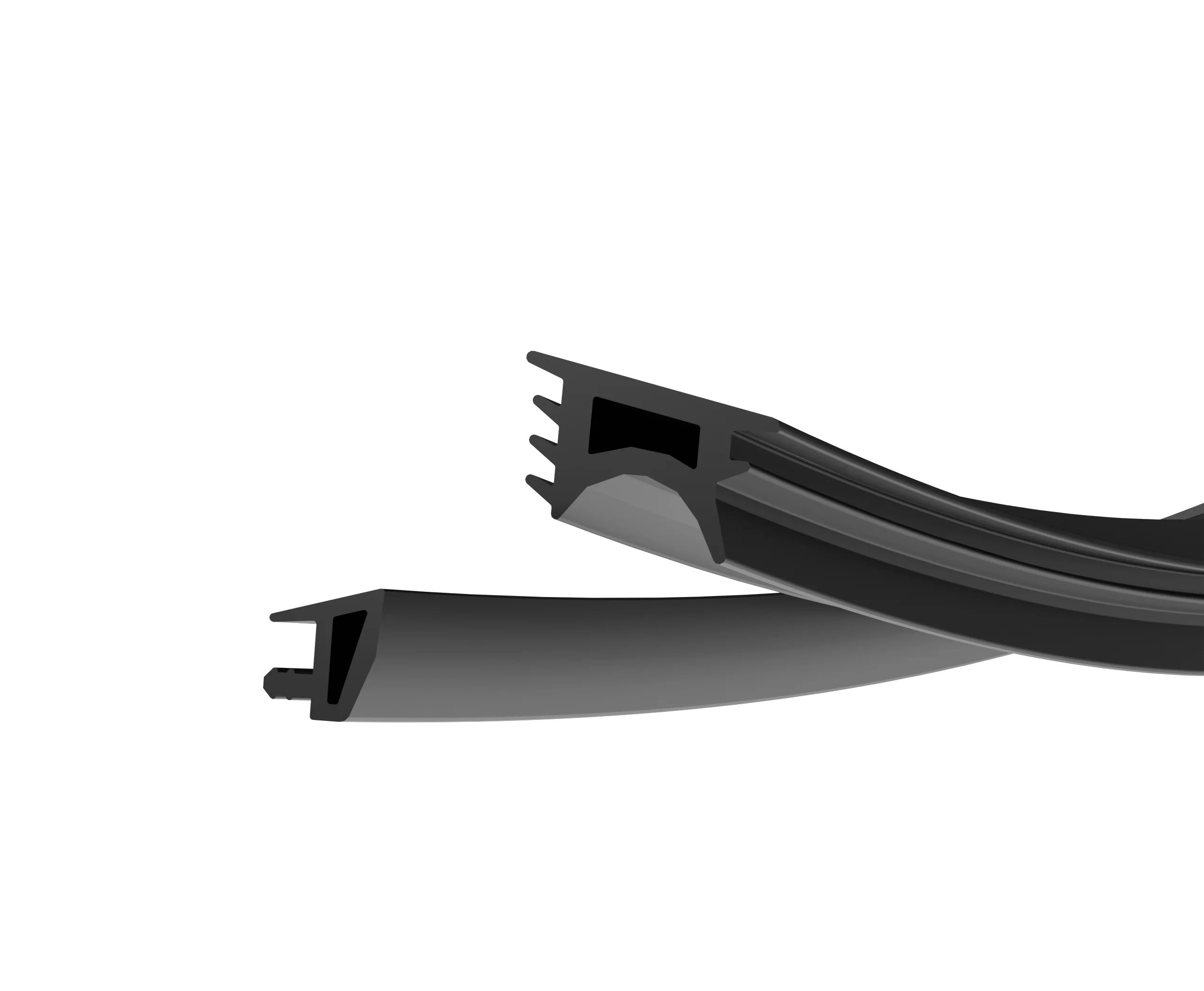

Гумено уплътнение

RG-9900-B , RG-0091, RG-0092 и RG-0093
M5 Шестограм

Шестоъгълен ключ M5, използване с електрическа отвертка

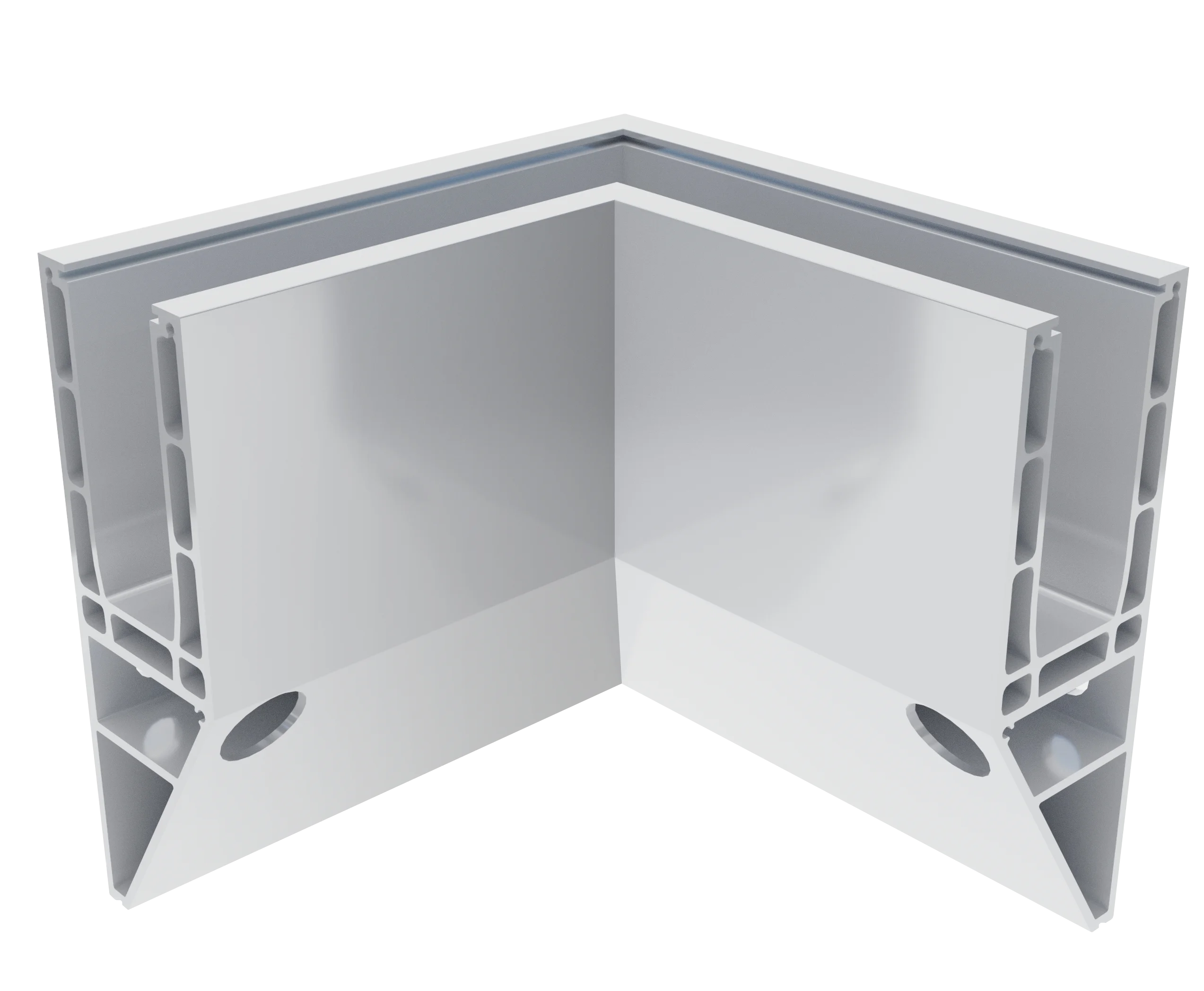

TV9900Y Ъгъл

Ъглов елемент за стъклен парапет TV9900Y
Страничен капак

Страничен капак за TV9900Y

Монтаж

Пробиване, почистване, нанасяне на лепило и химически анкер.

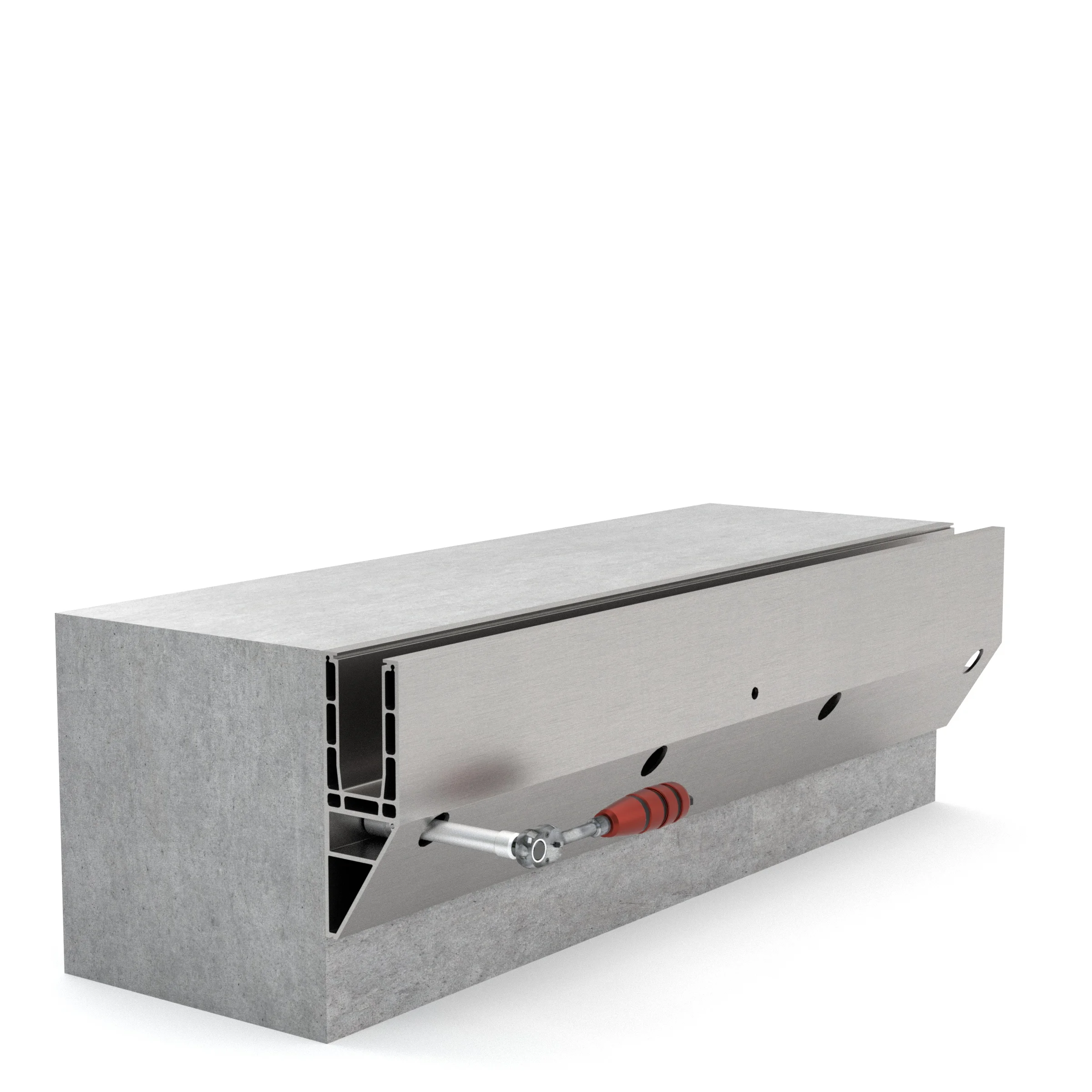

Настройте системата и я закрепете с тресчотка.

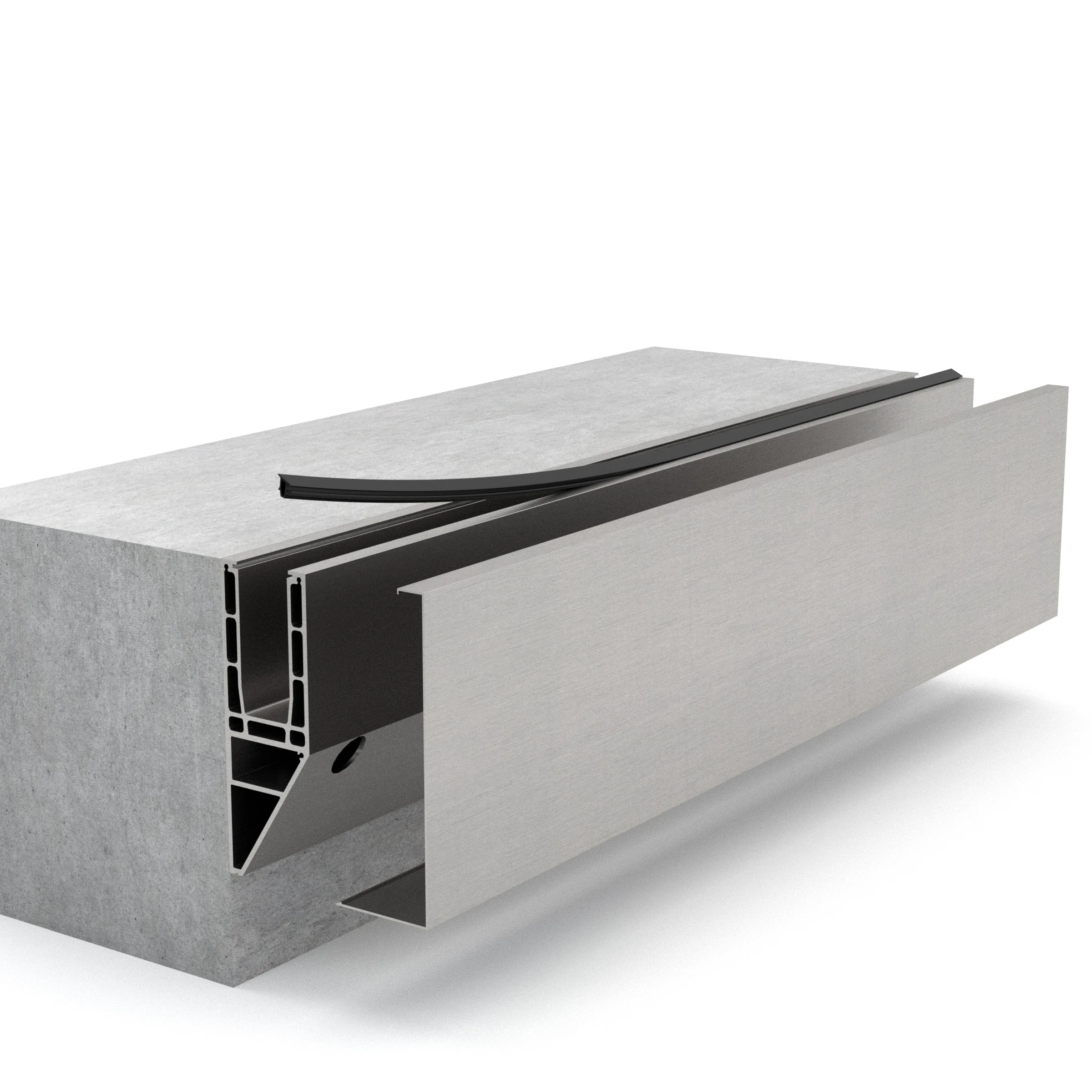

Поставете външния капак и гуменото уплътнение.

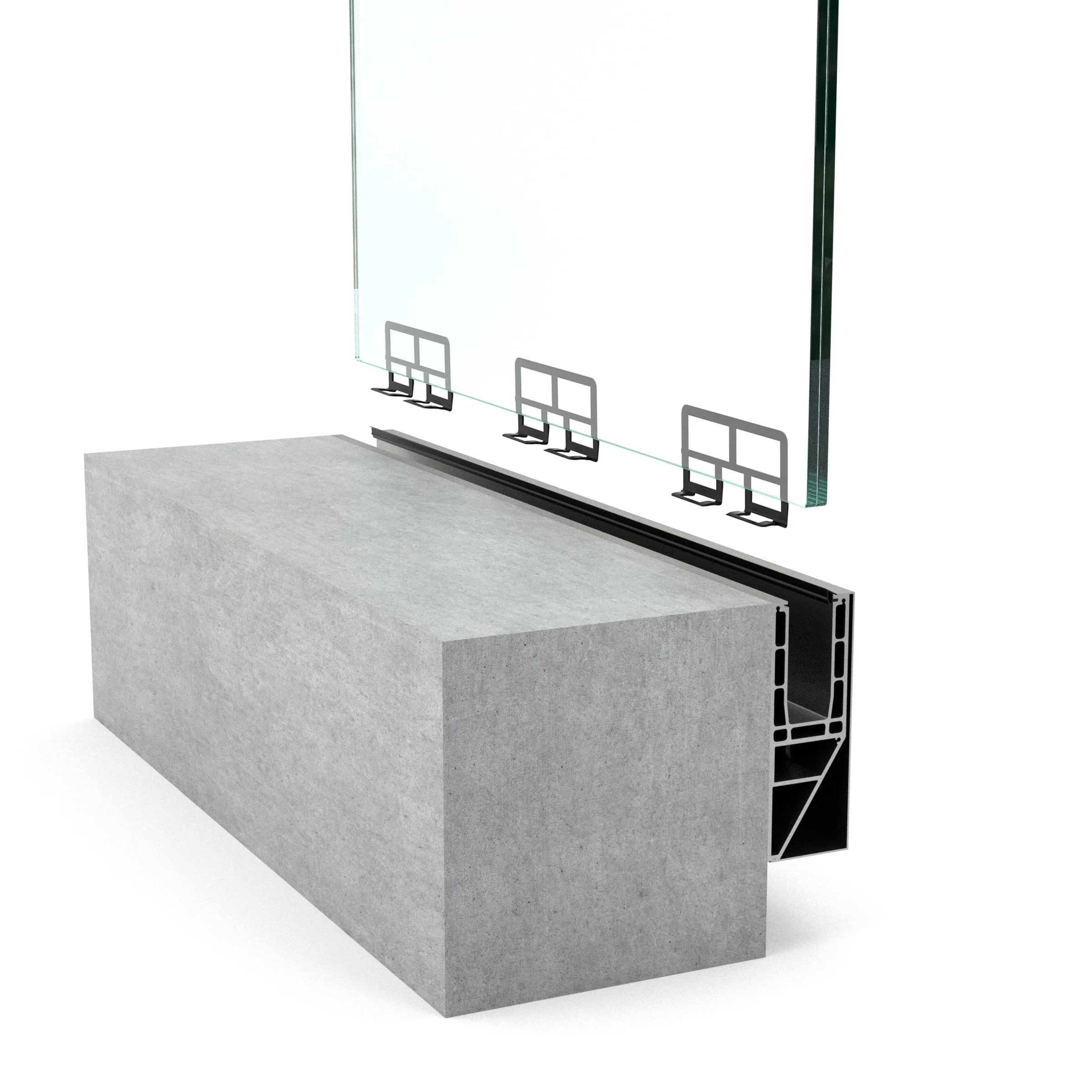

Поставете външните пластмасови вложки и ламинираното стъкло.

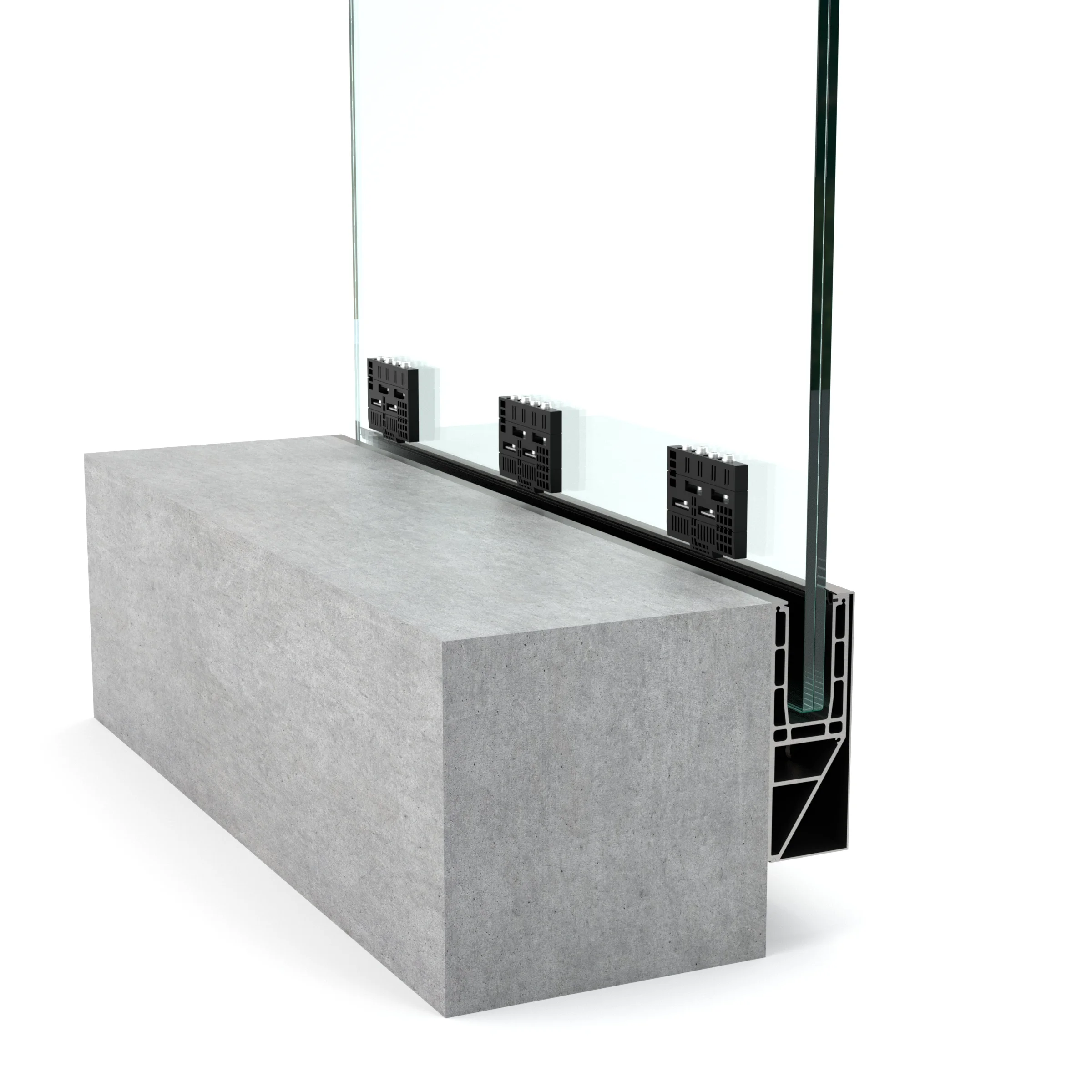

Поставете и подравнете регулируемата система · със стъклото, както е показано на по-голямото изображение по-долу.

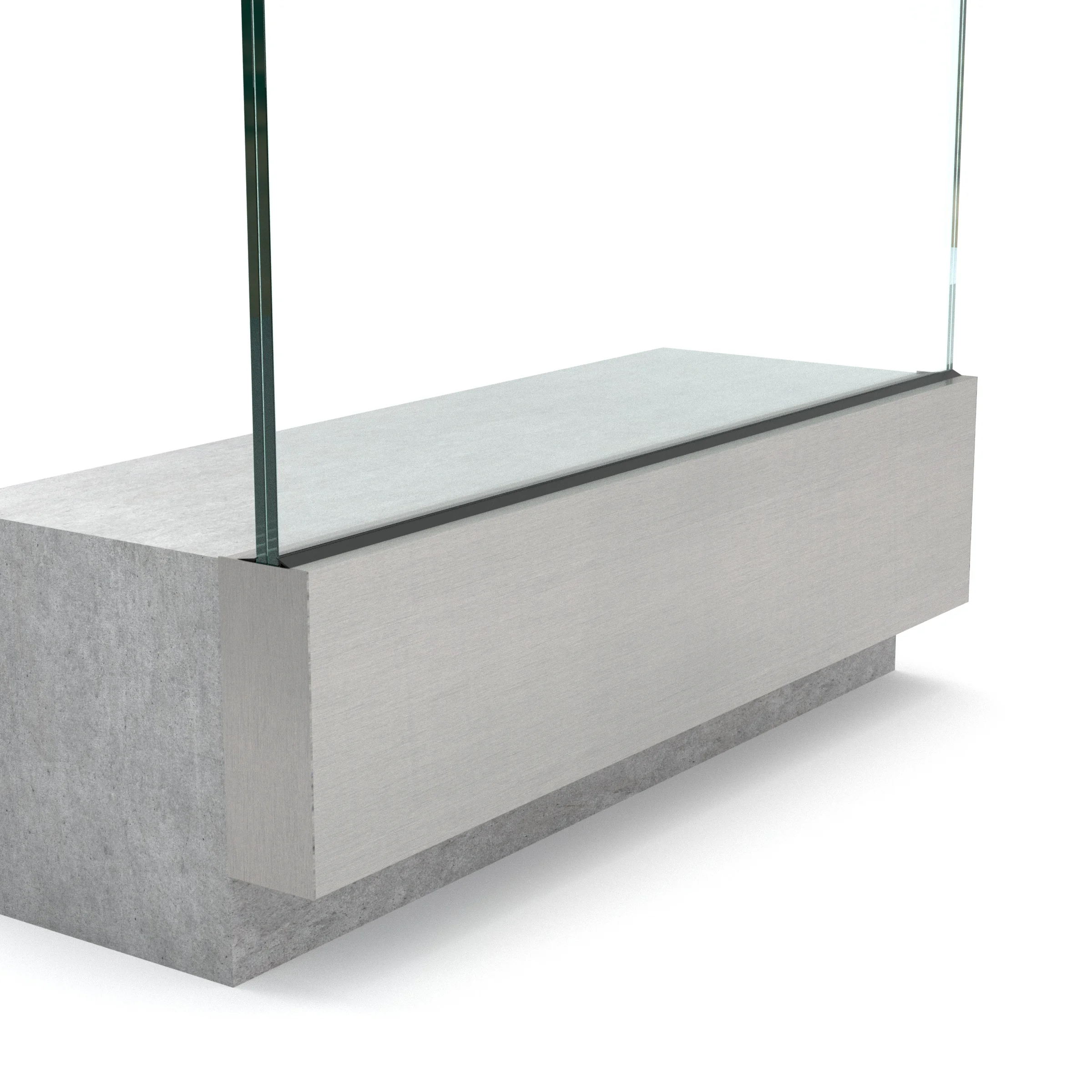

Завършен външен вид.
