TV9900L

TV9900L
Алуминиев профил
Касетка
Гумено уплътнение
M5 Шестограм
TV9900L Ъгъл
Страничен капак
Размери
Дължина: 5000мм · Височина: 125мм · Широчина: 140мм
Здравина
8.8 – до 3 kN · 10.10 – до 4 kN
Дебелина на стъклото
8.8.2 / 8.8.4 · 10.10.2 / 10.10.4 · 12.12.2 / 12.12.4
Максимална височина
8.8 – до 1200 мм · 10.10 – до 1300 мм

Цена: при запитване

Поискайте оферта Изтегляне на продуктов каталог

или се обадете: +359 877 388 184

Детайлна информация

Описание

TV9900L със своята L-форма позволява монтаж на ръба на бетона. TV9900L може да се използва и като стъклена козирка или сенник. Здравината на системата е до 4kN при използване на стандартно закалено ламинирано стъкло. TV9900L успешно покрива сертификация за жилищни, търговски и обществени приложения.

Спецификации

Дължина 5000мм
Височина 125мм
Широчина 140мм
Здравина 8.8 – до 3 kN · 10.10 – до 4 kN
Дебелина на стъклото 8.8.2 / 8.8.4 · 10.10.2 / 10.10.4 · 12.12.2 / 12.12.4
Максимална височина 8.8 – до 1200 мм · 10.10 – до 1300 мм

Компоненти

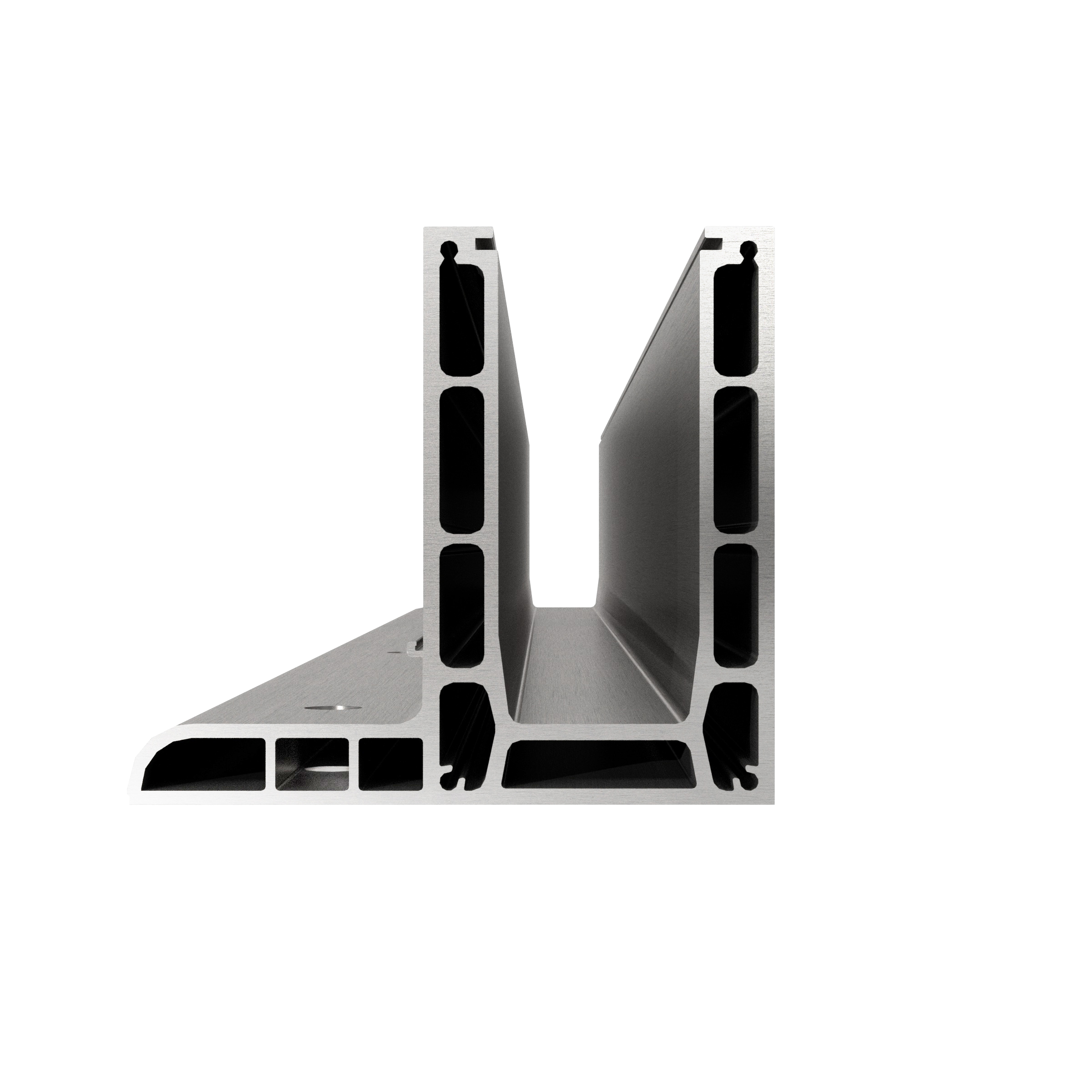

  • Алуминиев профил

    Алуминиев профил

    Серия с най-високо качество · от Алуминий · EN AW 6060

  • Касетка

    Касетка

    K8900-16 (16мм) · K8900-20 (20мм)

  • Гумено уплътнение

    Гумено уплътнение

    RG-9900-B , RG-0091, RG-0092 и RG-0093

  • M5 Шестограм

    M5 Шестограм

    Шестоъгълен ключ M5, използване с електрическа отвертка

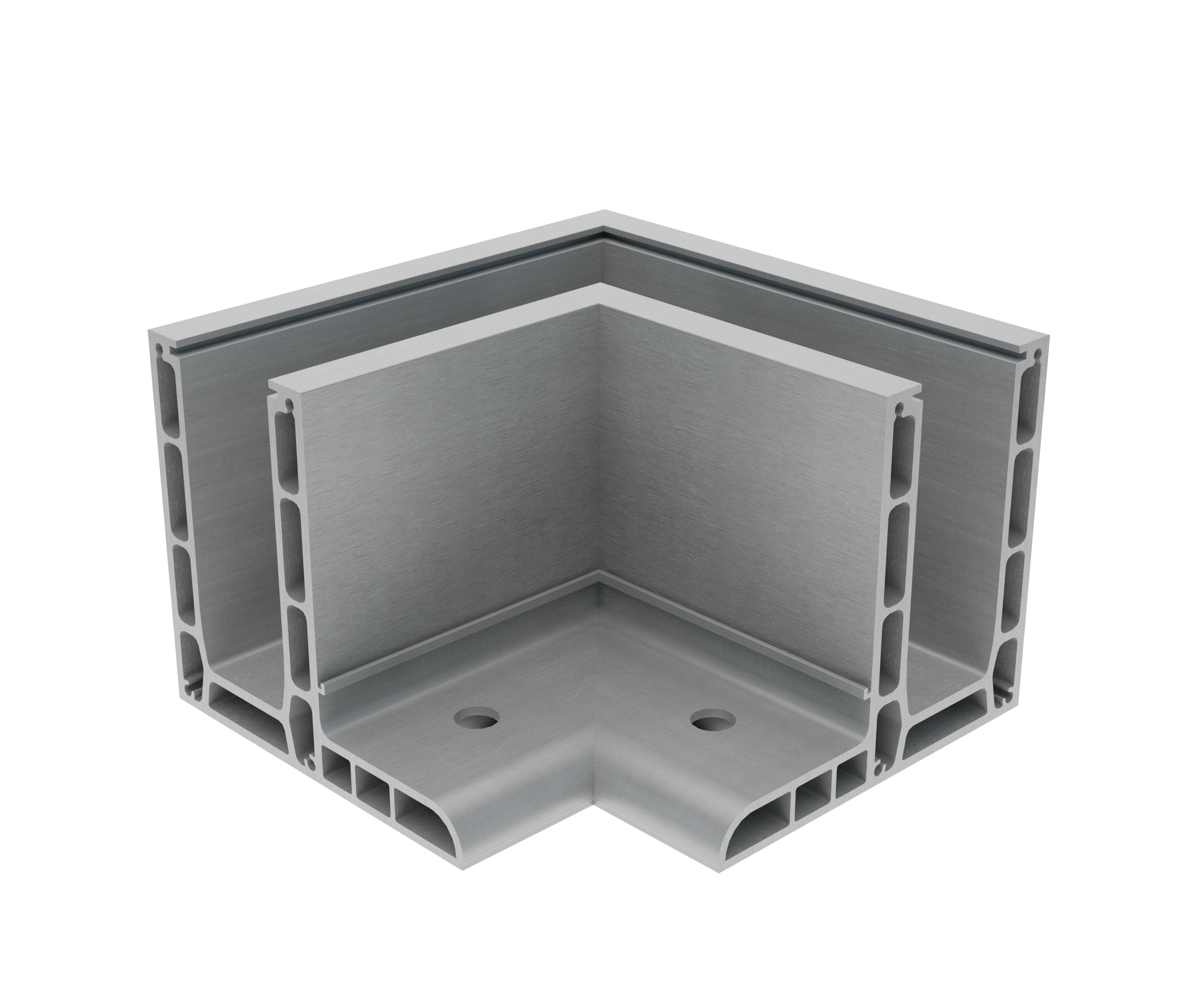

  • TV9900L Ъгъл

    TV9900L Ъгъл

    Ъглов елемент за стъклен парапет TV9900L

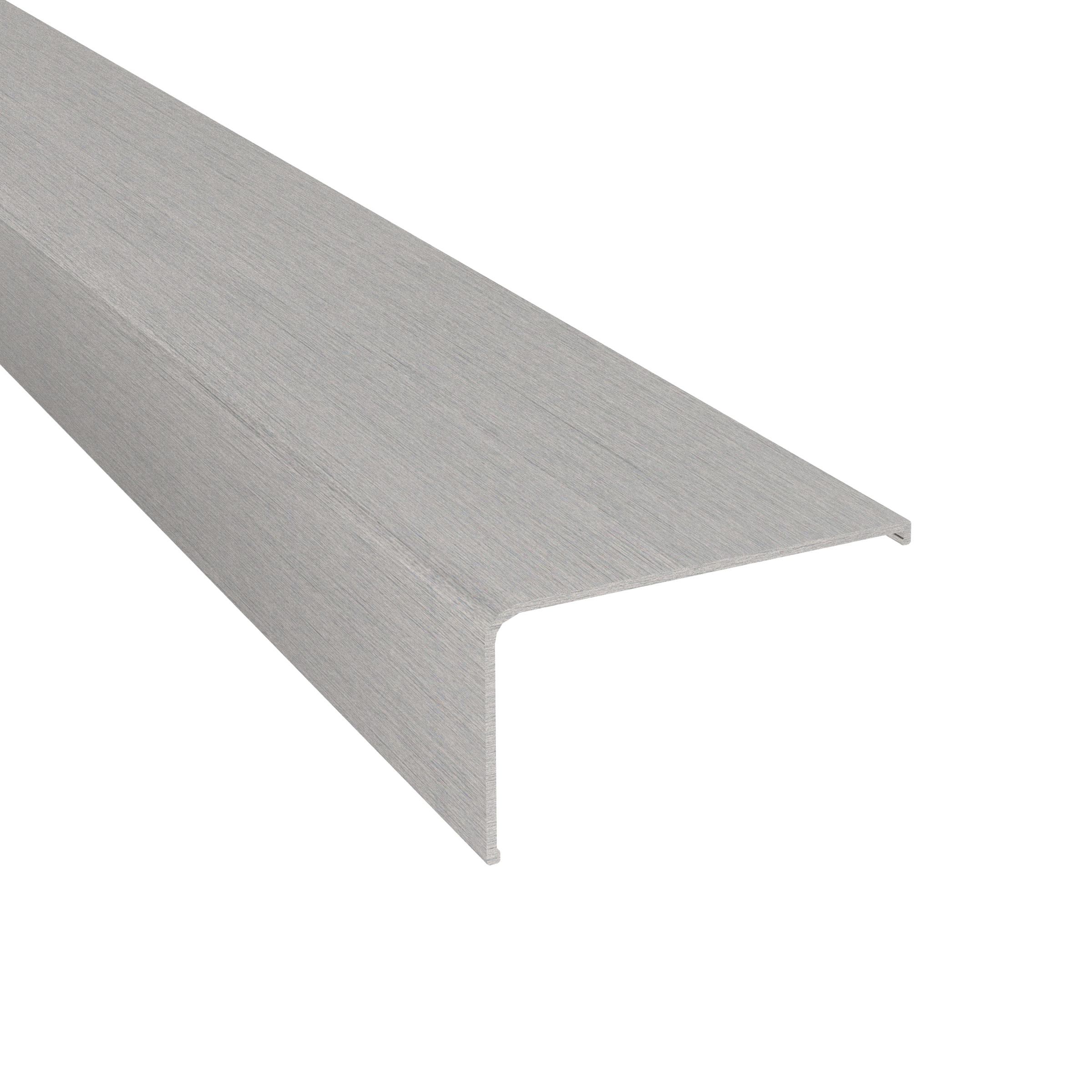

  • Страничен капак

    Страничен капак

    Страничен капак за TV9900L

Монтаж

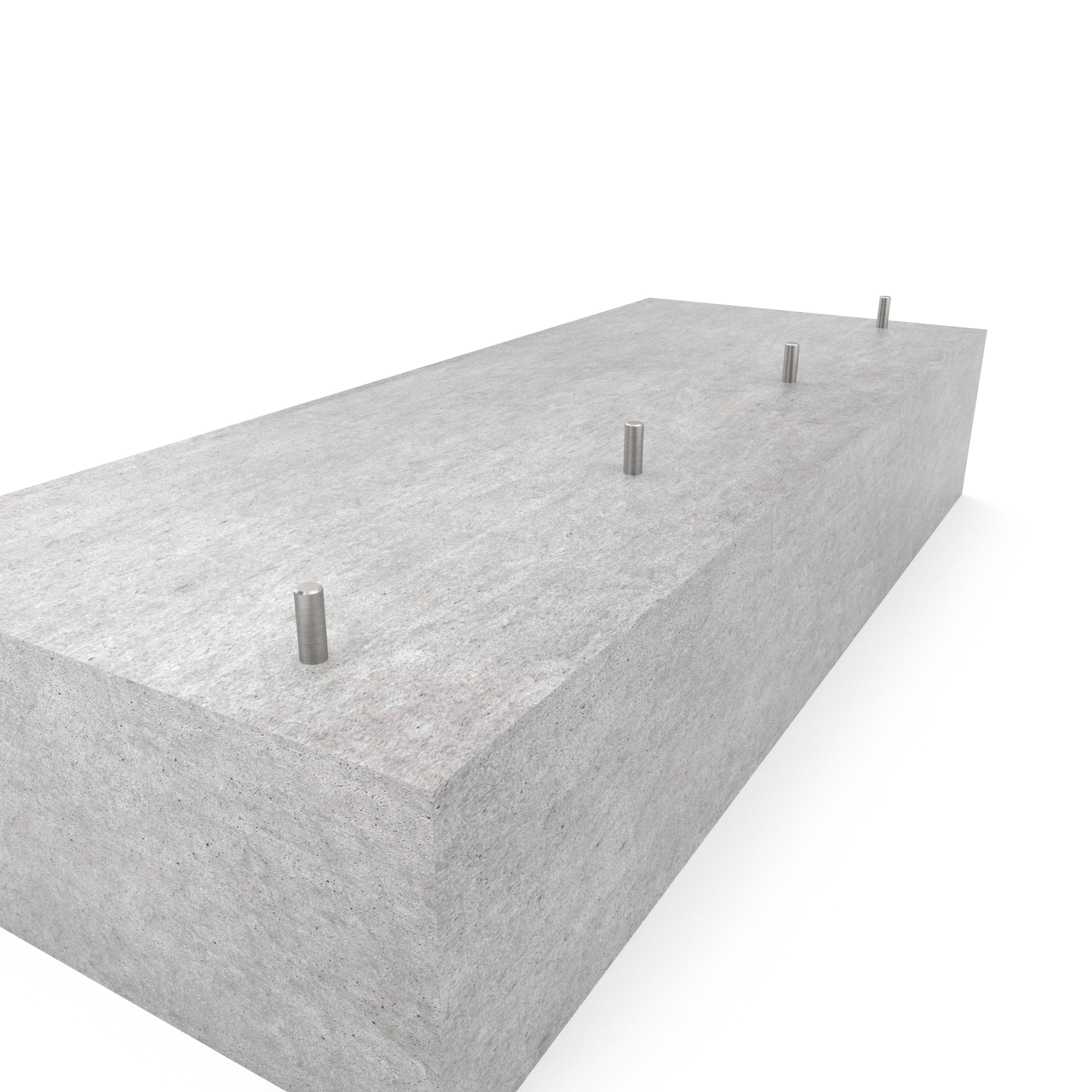

  1. Стъпка 1

    Пробиване, почистване, нанасяне на лепило и химически анкер.

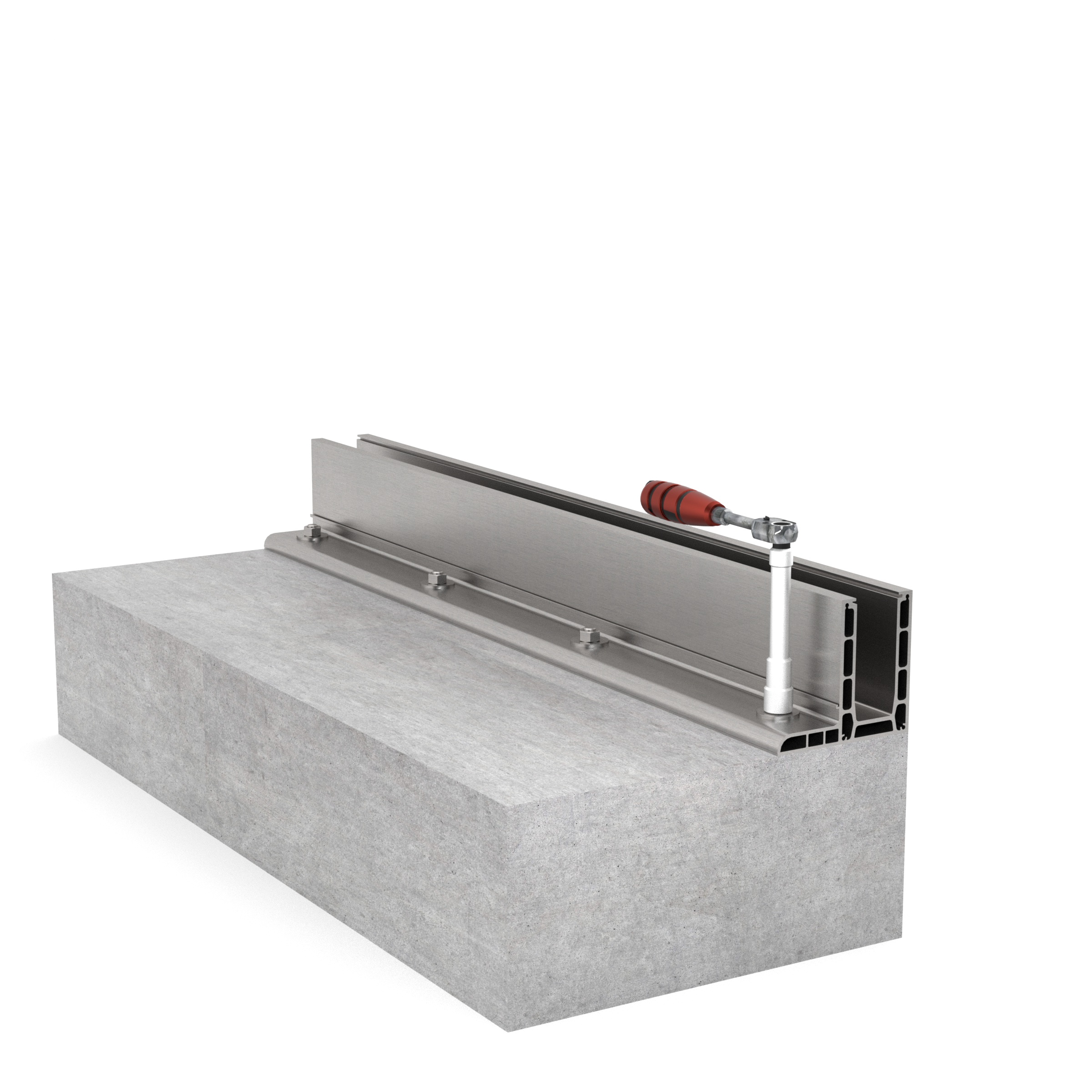

  2. Стъпка 2

    Настройте системата и я закрепете с тресчотка.

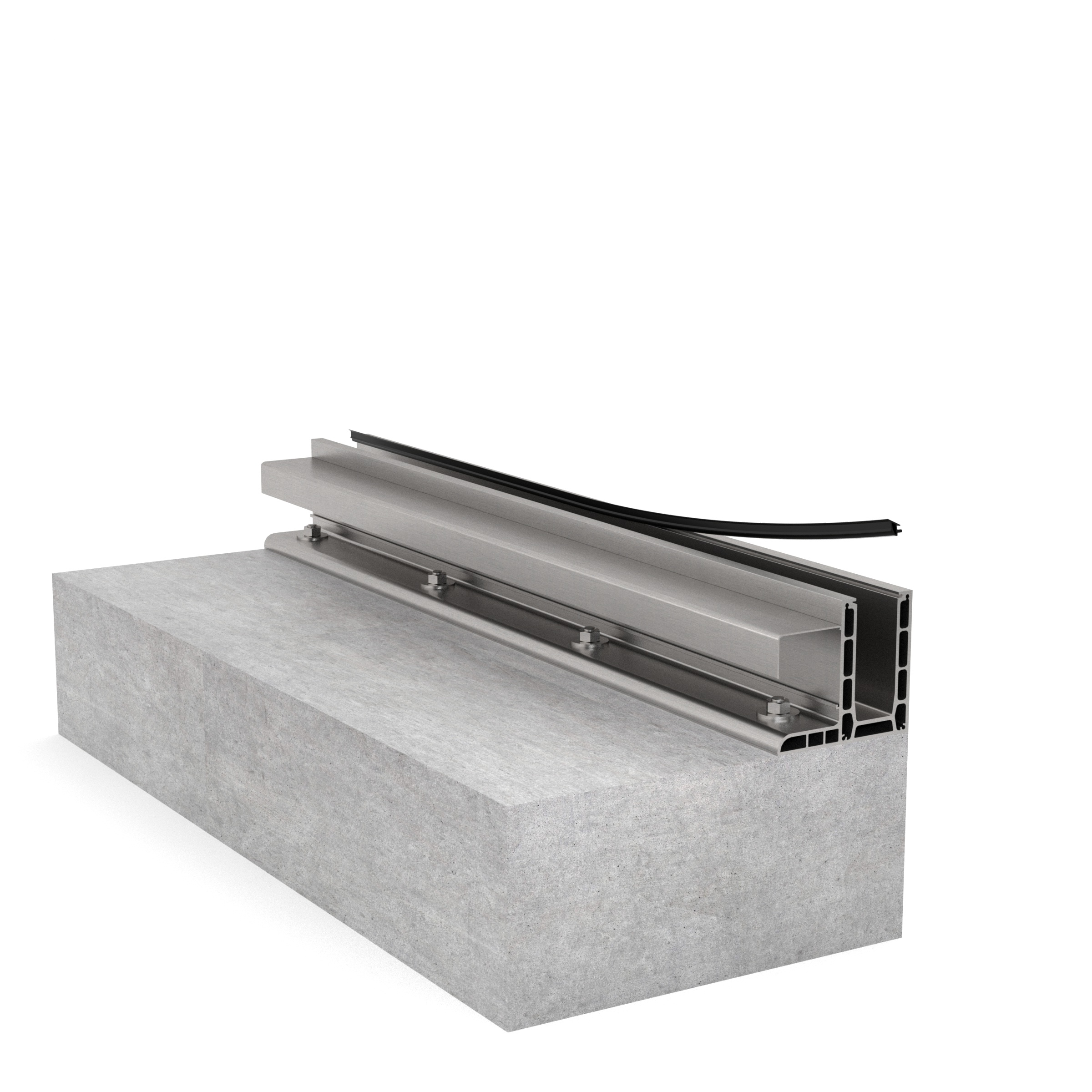

  3. Стъпка 3

    Поставете външния капак и гуменото уплътнение.

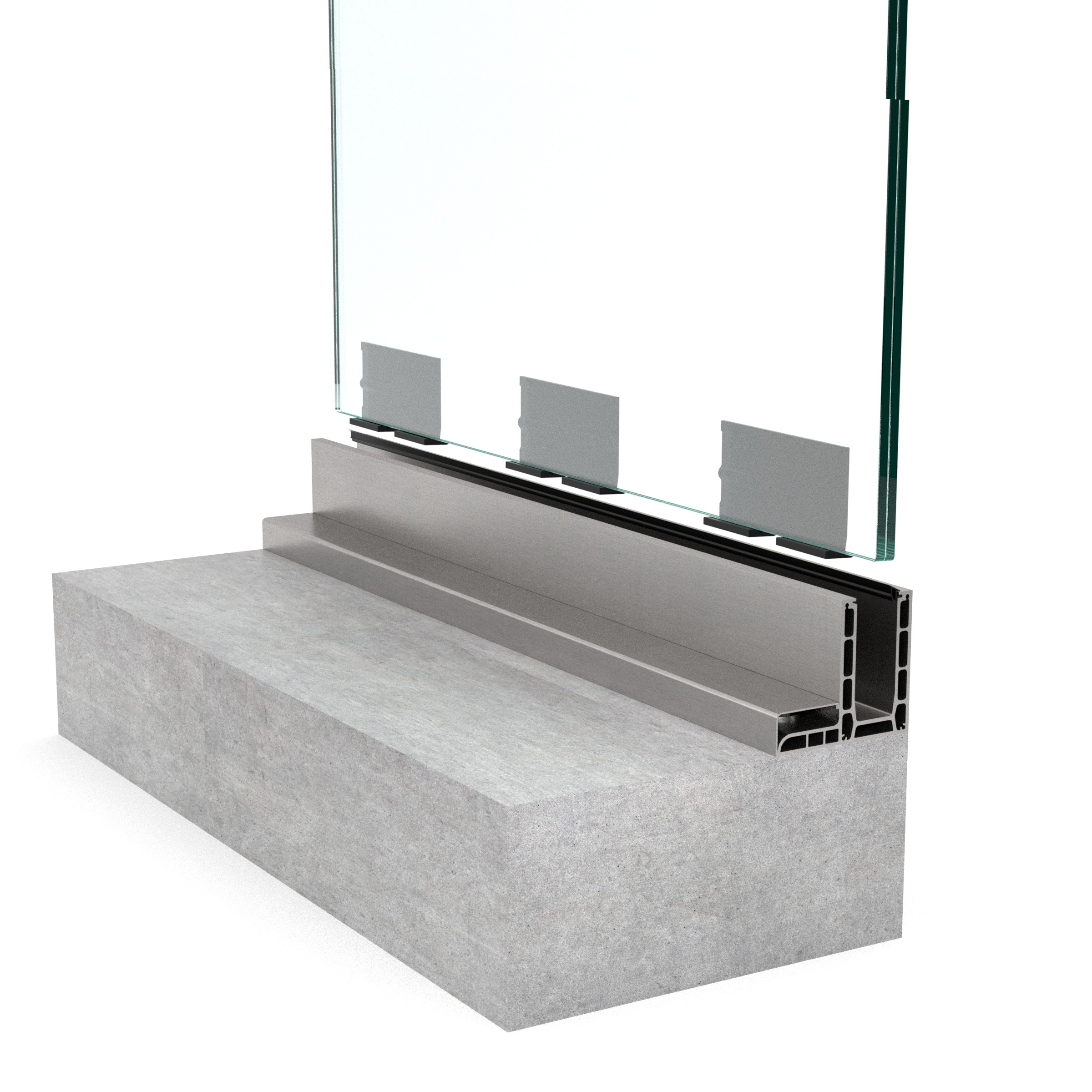

  4. Стъпка 4

    Поставете външните пластмасови вложки и ламинираното стъкло.

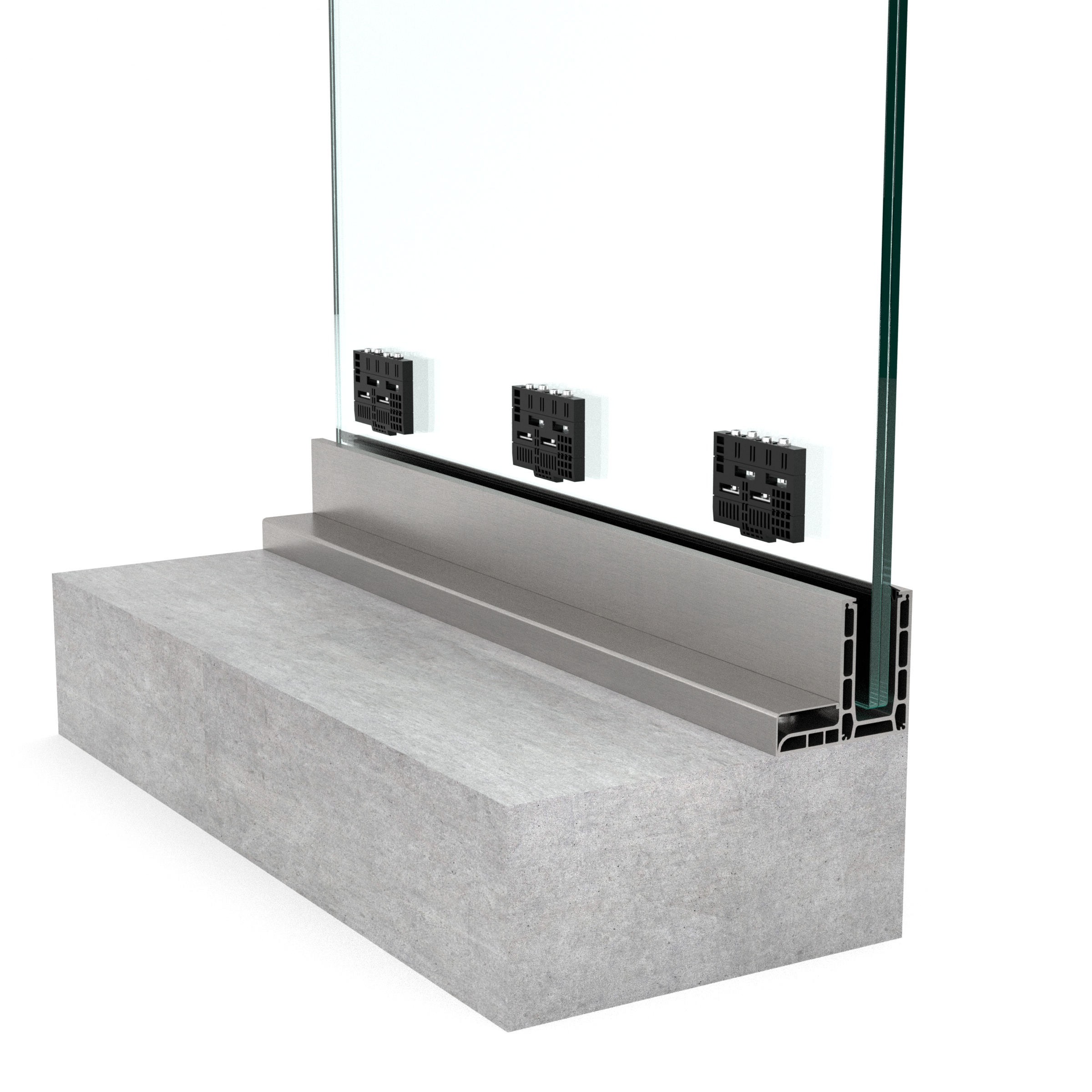

  5. Стъпка 5

    Поставете и подравнете регулируемата система · със стъклото, както е показано на по-голямото изображение по-долу.

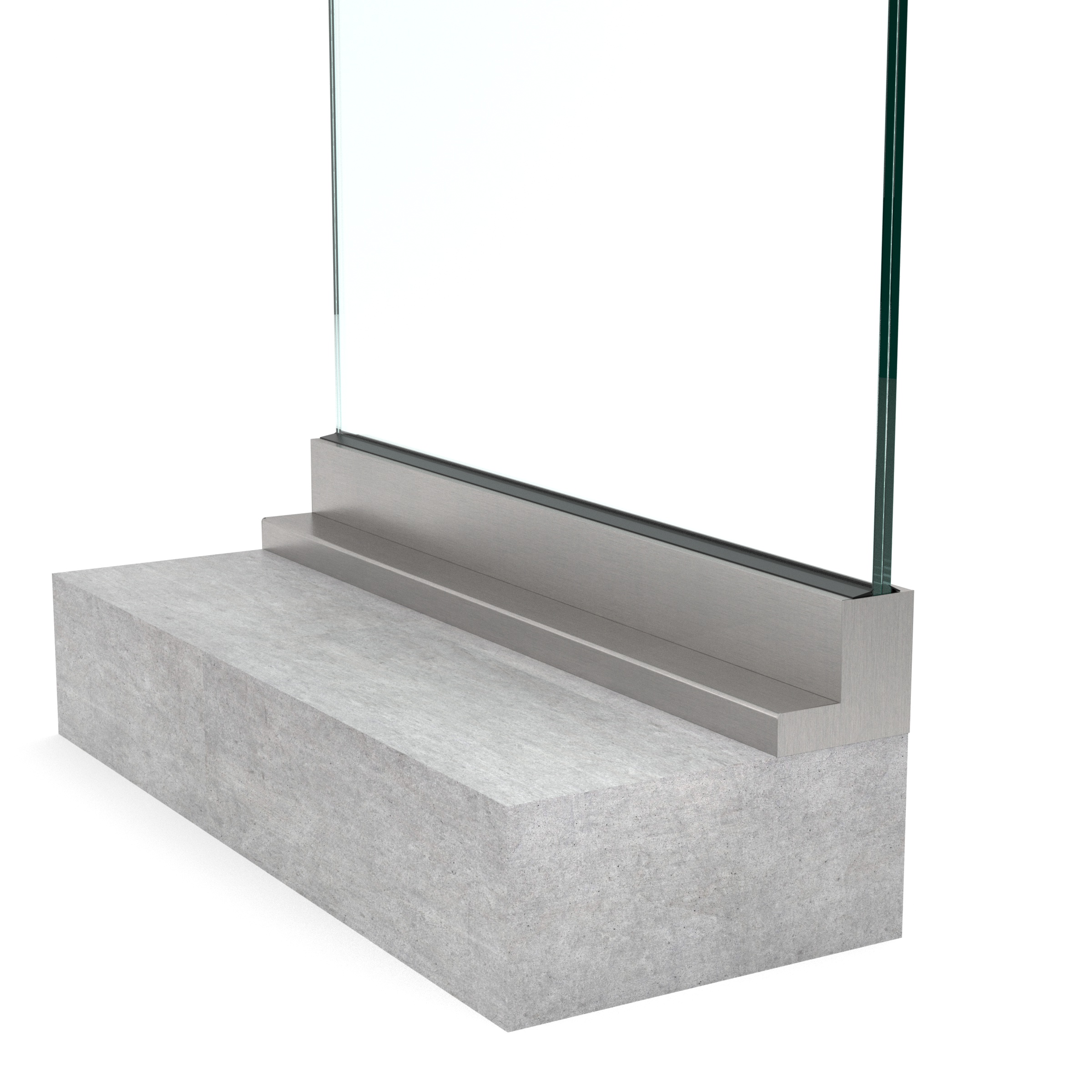

  6. Стъпка 6

    Завършен външен вид.

Сертификати

  • 10.10 4KN Сертификат

    Сертификат за изпитване от Главна строителна инспекция ТL9900L Немски стандарт за горен монтаж DIN18008-4 ILS

    Изтеглете PDF

Вариации на серия TV9900

  • TV9900

    TV9900

    Регулируема система за подов монтаж

    Вижте повече
  • TV9900S

    TV9900S

    Вижте повече
  • TV9900Y

    TV9900Y

    Вижте повече
  • TV9900L

    TV9900L

    Текущ модел
