BV7500

BV7500

Profil Beschreibung

MAßE

Länge: 5000mm
Höhe: 115mm
Breite: 50mm

Festigkeit:

6.6 – bis zu 1 kN
8.8 – bis zu 2 kN

Glasdicke:

6.6.2 / 6.6.4
8.8.2 / 8.8.4

Maximale Höhe:

6.6 – bis zu 1100 mm
8.8 – bis zu 1150 mm

Glasgeländersystem BV7500

BV7500 ist unser neustes Top-Montagesystem, das von unserem Ingenieurteam entwickelt wurde. Dieses „Budget“ orientierendes System bietet ein elegantes Design, einfache Montage und minimale Wartung.

Das Glas wird ind Sekundenschnelle mit Keilen und einem Keilenführgerät befestigt bzw. Fixiert. Der BV7500 kann problemlos für Haushalts- und Wohnanwendungen verwendet werden. Es ist mit 2kN Zertifiziert. Sie können sicher sein, dass das System auch hoher Belastung und starker Beanspruchung seine Integrität behält.

bv7500 Aluminiumprofil

Komponenten von BV7500

bv7500 Aluminiumprofil

Aluminiumprofil

Höchste Qualität Serie
von Aluminium
EN AW 6063

bv7500 keil

Keil und Kunststoffeinsatz

Keil und Kunststoffeinsatz K7500-16 (16mm)
K7500-12 (12mm)

bv7500 Gummi

Gummidichtung

RG-5F, RG-5A, RG-5B, RG-5C

bv7500 zerlegt
Keileinleger

Keileinleger

Ein Werkzeug zum Einsetzen der Keile.

bv7500 Ecke vorne

BV7500 Ecke

Eckelement für Glasgeländer BV7500

bv8900 Abschlussdeckel

BV7500K

Anfangs- und Endabdeckungen für das Glasgeländersystem

Installationsanleitung

bv7500 Betonsockel

1. Bohren, saugen, Kleber einbringen und chemischer Anker.

bv7500 Montageschritt 4

4. Äußeren Kunststoffeinsatz platzieren und Verbundglas.

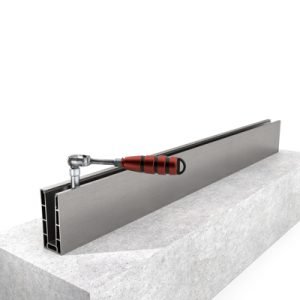

bv7500 Montageschritt 2

2. System aufstellen und sichern mit einem Ratschenschlüssel.

bv7500 Montageschritt 5

5. Installieren Sie die vordere Gummidichtung und beginnen Sie und Abschlussdeckel.

bv7500 Montageschritt 3

3. Platzieren Sie den Abdeckdeckel und die Gummidichtung

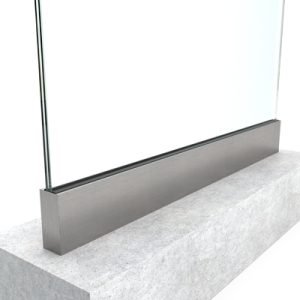

bv7500 Montageschritt 6

6. Fertiges Aussehen.

Profil Zertifikate

Giordano Zertifikate

8.8 2KN Zertifikat

Italienischer Standard UNI 10806:1999, NF P01-013:1988 und UNI EN 14019:2016

Möchten Sie BV7500 bestellen?

Kontaktieren Sie uns telefonisch oder senden Sie uns eine E-Mail-Anfrage.
